调质硬度40—42HRC怎么干

刘安韦伟 · 发表于 2013-6-20 08:44:35

本帖最后由刘安韦伟于 2013-6-20 10:47 编辑

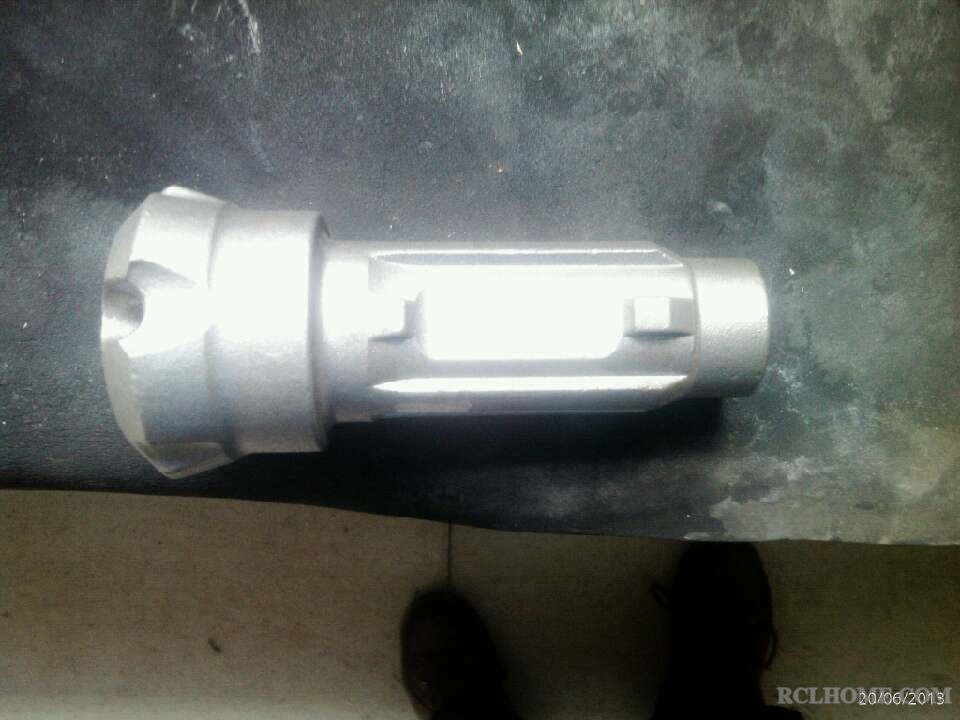

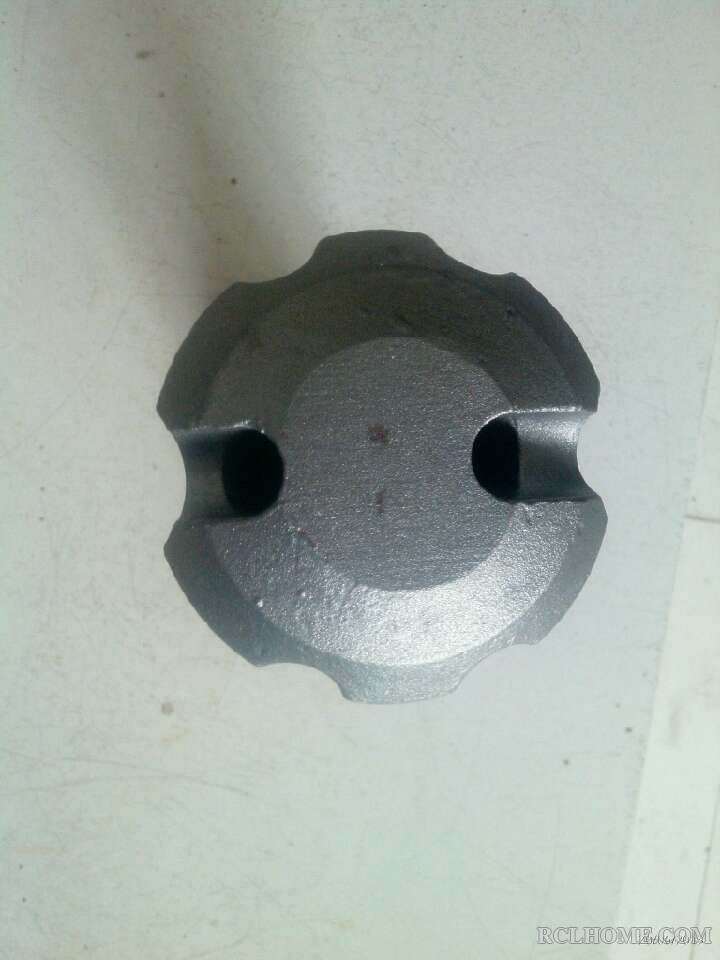

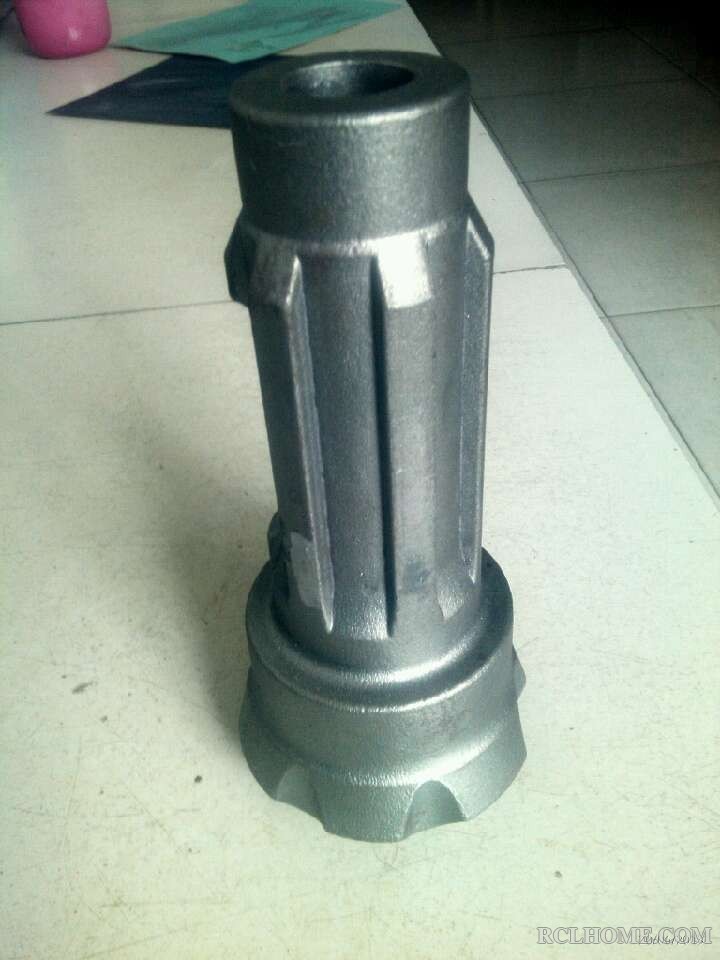

昨天收到生产部送来的生产任务单，40Cr产品，矿山机械零件，名称叫做钻体，热处理要求是调质，硬度40—42HRC。
现在很多客户都输胡乱给一些技术参数，像什么25钢正火190—210HB，35钢正火24—26HRC等等。

随风飘飘 · 发表于 2013-6-20 09:05:54

就这样做吧！现在就是现实！改变不了了！

搬运工 · 发表于 2013-6-20 09:10:02

将硬度范围放宽一些，做淬火回火处理。。。。。

taofans · 发表于 2013-6-20 09:21:48

淬火之后放在420度回火可满足技术要求，切记淬火大于50HRC才算淬火成功

taofans · 发表于 2013-6-20 09:23:16

还有一点大于35HRC都算淬火件！

所以因为 · 发表于 2013-6-20 09:48:03

调质是得到回火索氏体组织，40—42HRC这个硬度相应的组织是回火托氏体，不属于调质范围，用420回火是可以的。硬度范围一般的产品应该有5--6HRC个单位。
这是所谓的机械工程师提出的技术要求，外行。

刘安韦伟 · 发表于 2013-6-20 10:02:55

taofans 发表于 2013-6-20 09:21
淬火之后放在420度回火可满足技术要求，切记淬火大于50HRC才算淬火成功

50HRC挺难，我还从来没做到过，一般都是在45左右。

刘安韦伟 · 发表于 2013-6-20 10:05:26

所以因为发表于 2013-6-20 09:48
调质是得到回火索氏体组织，40—42HRC这个硬度相应的组织是回火托氏体，不属于调质范围，用420回火是可以的 ...

经常碰到这种事，该怎么改变这种现状呢？

刘安韦伟 · 发表于 2013-6-20 10:06:22

taofans 发表于 2013-6-20 09:21
淬火之后放在420度回火可满足技术要求，切记淬火大于50HRC才算淬火成功

420℃回火可以到40—42HRC？

所以因为 · 发表于 2013-6-20 10:11:24

刘安韦伟发表于 2013-6-20 10:02
50HRC挺难，我还从来没做到过，一般都是在45左右。

用什么冷却的？

刘安韦伟 · 发表于 2013-6-20 10:15:04

所以因为发表于 2013-6-20 10:11
用什么冷却的？

用的机油，我们的40Cr产品还从来没用过其他介质来冷却。

所以因为 · 发表于 2013-6-20 10:15:06

刘安韦伟发表于 2013-6-20 10:05
经常碰到这种事，该怎么改变这种现状呢？

作为热处理工程师，首先要满足客户的要求。
有可能他的硬度要求是合理的（虽然硬度范围比较窄），但是不属于调质范围。

所以因为 · 发表于 2013-6-20 10:16:18

刘安韦伟发表于 2013-6-20 10:15
用的机油，我们的40Cr产品还从来没用过其他介质来冷却。

我建议使用PAG，冷却效果比较好！

刘安韦伟 · 发表于 2013-6-20 10:20:44

所以因为发表于 2013-6-20 10:16
我建议使用PAG，冷却效果比较好！

目前我们所有的淬火介质有以下几种：空气、清水、盐水、硝盐、机油、P7200淬火剂，PAG的适用性强吗？

刘安韦伟 · 发表于 2013-6-20 10:21:44

所以因为发表于 2013-6-20 10:15
作为热处理工程师，首先要满足客户的要求。
有可能他的硬度要求是合理的（虽然硬度范围比较窄），但是不 ...

一向是满足他们的要求，因为每次都是反馈回来硬度合不合格，其他的参数从来不反馈

所以因为 · 发表于 2013-6-20 10:28:49

刘安韦伟发表于 2013-6-20 10:20
目前我们所有的淬火介质有以下几种：空气、清水、盐水、硝盐、机油、P7200淬火剂，PAG的适用性强吗？ ...

主要做那些合金钢材料？

所以因为 · 发表于 2013-6-20 10:31:23

刘安韦伟发表于 2013-6-20 10:21
一向是满足他们的要求，因为每次都是反馈回来硬度合不合格，其他的参数从来不反馈 ...

硬度合格是最基本的，如果还有其他的问题，是可以作进一步改进的。

刘安韦伟 · 发表于 2013-6-20 10:41:23

所以因为发表于 2013-6-20 10:28
主要做那些合金钢材料？

硝盐是处理Cr5耐磨材料的，P7200是处理Cr20耐磨材料的，其他的都是碳钢合金钢，25Mn、35钢、45钢、30Cr、30CrMo、40Cr、42CrMo、Cr12MoV，20CrmoNi

所以因为 · 发表于 2013-6-20 11:02:16

30Cr、30CrMo、40Cr、42CrMo 这些材料用PAG的效果是比较好的。
比如40Cr用PAG冷却，到50HRC基本没有问题。

刘安韦伟 · 发表于 2013-6-20 11:06:05

本帖最后由落水残阳于 2013-6-21 10:15 编辑

所以因为发表于 2013-6-20 11:02
30Cr、30CrMo、40Cr、42CrMo 这些材料用PAG的效果是比较好的。
比如40Cr用PAG冷却，到50HRC基本没有问题。 ...

哦，使用机油在回火的时候油烟还非常大，PAG就无后顾之忧了

所以因为 · 发表于 2013-6-20 11:11:37

刘安韦伟发表于 2013-6-20 11:06
哦，使用机油在挥霍的时候油烟还非常大，PAG就无后顾之忧了

应该是回火吧？
你说的对，用PAG即改善环境，也安全许多。

刘安韦伟 · 发表于 2013-6-20 11:16:53

所以因为发表于 2013-6-20 11:11
应该是回火吧？
你说的对，用PAG即改善环境，也安全许多。

嗯，没错，是回火，用不用PAG是以后的事了，目前只能是淬火低温回火了

所以因为 · 发表于 2013-6-20 11:20:17

刘安韦伟发表于 2013-6-20 11:16
嗯，没错，是回火，用不用PAG是以后的事了，目前只能是淬火低温回火了

应该是淬火加中温回火。

刘安韦伟 · 发表于 2013-6-20 11:34:46

所以因为发表于 2013-6-20 11:20
应该是淬火加中温回火。

我先打出来淬火硬度就知道该什么温度回火了，预测硬度45HRC左右

所以因为 · 发表于 2013-6-20 11:37:26

刘安韦伟发表于 2013-6-20 11:34
我先打出来淬火硬度就知道该什么温度回火了，预测硬度45HRC左右

这个材料淬火后的硬度45HRC左右，是有欠缺的，所以你的回火温度不高。

刘安韦伟 · 发表于 2013-6-20 11:40:10

所以因为发表于 2013-6-20 11:37
这个材料淬火后的硬度45HRC左右，是有欠缺的，所以你的回火温度不高。

是啊，40Cr产品，大的小的几乎都是这个硬度，相差无几。

taofans · 发表于 2013-6-20 12:27:08

所以因为发表于 2013-6-20 09:48
调质是得到回火索氏体组织，40—42HRC这个硬度相应的组织是回火托氏体，不属于调质范围，用420回火是可以的 ...

或许人家是军品也不一定啊!

taofans · 发表于 2013-6-20 12:28:17

刘安韦伟发表于 2013-6-20 10:02
50HRC挺难，我还从来没做到过，一般都是在45左右。

45HRC说明已经部分发生珠光体转变了

所以因为 · 发表于 2013-6-20 13:24:21

刘安韦伟发表于 2013-6-20 11:40
是啊，40Cr产品，大的小的几乎都是这个硬度，相差无几。

你用PAG效果就不一样了，有机会试试吧！

所以因为 · 发表于 2013-6-20 13:26:25

taofans 发表于 2013-6-20 12:27
或许人家是军品也不一定啊!

军品更不能把40—42HRC的硬度说成是调质，哈哈。

taofans · 发表于 2013-6-20 13:30:12

所以因为发表于 2013-6-20 13:26
军品更不能把40—42HRC的硬度说成是调质，哈哈。

也是啊！

刘安韦伟 · 发表于 2013-6-20 14:04:34

taofans 发表于 2013-6-20 12:28
45HRC说明已经部分发生珠光体转变了

在珠光体转变温度区域内降速度应该还是足够的

taofans · 发表于 2013-6-20 14:31:34

刘安韦伟发表于 2013-6-20 14:04
在珠光体转变温度区域内降速度应该还是足够的

那淬火硬度就不应该低于50HRC

找漏洞 · 发表于 2013-6-20 15:29:03

刘安韦伟发表于 2013-6-20 11:06
哦，使用机油在挥霍的时候油烟还非常大，PAG就无后顾之忧了

此材料次工件必须用多用炉才能满足你的要求，860碳氮共渗直接淬火，不然愁死你

还有什么设备能满足，此材料此工件的要求~我实在是想不出来，能做到这么小的硬度范围~网带太烧钱了，推杆成本也不菲~多用炉应该最节省成本

小子不赖 · 发表于 2013-6-20 15:42:24

刘安韦伟发表于 2013-6-20 10:06
420℃回火可以到40—42HRC？

这个需要看你的淬火效果！不一样的淬火处理方法回火温度可以有所调整！

急性子 · 发表于 2013-6-20 16:09:29

你这什么材质的,可以试下QPQ加工.能达到你的要求,但有色金属不做.13107639966

刘安韦伟 · 发表于 2013-6-20 17:17:50

小子不赖发表于 2013-6-20 15:42
这个需要看你的淬火效果！不一样的淬火处理方法回火温度可以有所调整！ ...

油淬结果出来了45-49HRC

刘安韦伟 · 发表于 2013-6-20 17:18:49

找漏洞发表于 2013-6-20 15:29
此材料次工件必须用多用炉才能满足你的要求，860碳氮共渗直接淬火，不然愁死你
还有什么设备能满足， ...

我是有台车式炉

刘安韦伟 · 发表于 2013-6-20 17:20:32

taofans 发表于 2013-6-20 14:31
那淬火硬度就不应该低于50HRC

结果出来了，45—49HRC，45到47之间居多，你认为多少温度能降到40—42呢

找漏洞 · 发表于 2013-6-20 17:21:06

刘安韦伟发表于 2013-6-20 17:17
油淬结果出来了45-49HRC

能回到40~42吗？什么设备淬火（45~49）

刘安韦伟 · 发表于 2013-6-20 17:22:55

所以因为发表于 2013-6-20 11:20
应该是淬火加中温回火。

硬度出来了，45—49HRC，45—47HRC居多，多少温度可以做到

找漏洞 · 发表于 2013-6-20 17:24:06

刘安韦伟发表于 2013-6-20 17:20
结果出来了，45—49HRC，45到47之间居多，你认为多少温度能降到40—42呢

380可行~根据你以往经验来看~

刘安韦伟 · 发表于 2013-6-20 17:24:40

找漏洞发表于 2013-6-20 17:21
能回到40~42吗？什么设备淬火（45~49）

台车炉，800℃装炉，保温100分钟，在炉内时间大约130分钟，淬火介质机油，使用时间一年。

taofans · 发表于 2013-6-20 17:25:53

刘安韦伟发表于 2013-6-20 17:20
结果出来了，45—49HRC，45到47之间居多，你认为多少温度能降到40—42呢

你放在410度吧

找漏洞 · 发表于 2013-6-20 17:27:26

taofans 发表于 2013-6-20 17:25
你放在410度吧

410回火45的硬度没有40估计38差不多

刘安韦伟 · 发表于 2013-6-20 17:29:41

找漏洞发表于 2013-6-20 17:24
380可行~根据你以往经验来看~

平时做的560℃可以降到28HRC，每10℃降低1HRC的话，大约420℃左右。

taofans · 发表于 2013-6-20 17:31:14

找漏洞发表于 2013-6-20 17:27
410回火45的硬度没有40估计38差不多

你按照我的做不会有问题，还有认为硬度按照比例降低认识有错误，我还怕410回火不下来啊，为了保守我才让用410度，

找漏洞 · 发表于 2013-6-20 17:34:00

taofans 发表于 2013-6-20 17:31
你按照我的做不会有问题，还有认为硬度按照比例降低认识有错误，我还怕410回火不下来啊，为了保守我才让 ...

好么......410回火网带肯定行...台车难说，

taofans · 发表于 2013-6-20 17:36:25

找漏洞发表于 2013-6-20 17:34
好么......410回火网带肯定行...台车难说，

尽量放在有效加热区域，装炉量大的话，可以放在低于回火温度20度等温适当时间

找漏洞 · 发表于 2013-6-20 17:39:30

刘安韦伟发表于 2013-6-20 17:29
平时做的560℃可以降到28HRC，每10℃降低1HRC的话，大约420℃左右。

你照47楼的干他很有把握，我只是随便一说~

		自动登录	找回密码
密码			立即注册(不支持数字)

调质硬度40—42HRC怎么干

评分

评分

评分

浏览过的版块
