谁能普及一下应力检测的问题

随风飘飘

关于应力检测仪器的准确性及实用性的问题！希望有关专家能谈谈这方面的知识！

雪影孤枫

应力检测仪的精度和准确性还是蛮高的，国内好像还没有公司能做这个。

所以因为

还没有听说自己的公司有应力检测仪器的，一般都是在材料检测所做的。

wanggong

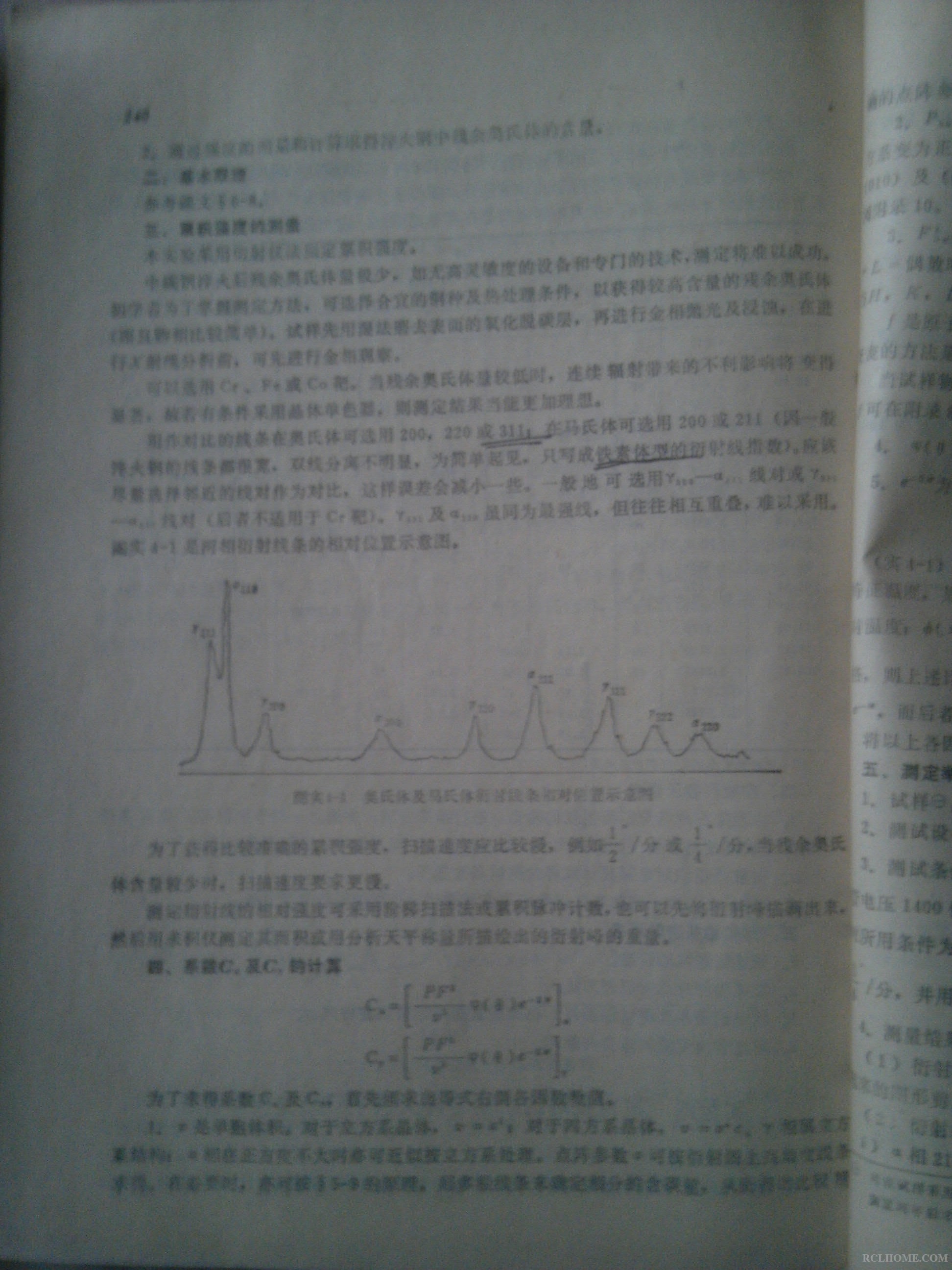

正在重读大学课本<X射线学><金属物理研究方法><近代物理实验>里面都提到应力测试,也提到残奥测定方面的应用.说明当年实际上我们都在学校在老师的指导下操作过!
实际中应力测试我们是委托长春材料研究所测试.虽然我们公司也买了芬兰的应力测试仪,可是人员培训没有跟上,自已在摸索,在练习,练习了两三年!设备负责培训操作应力仪,可试块试样制作培训,一直没有做预算,没有作计划啊!

随风飘飘

wanggong 发表于 2013-11-20 09:16
正在重读大学课本里面都提到应力测试,也提到残奥测定方面的应用.说明当年实际上我们都在学校在老师的指导下 ...

王工能详细讲讲应力测试原理吗！

wanggong

随风飘飘 发表于 2013-11-20 09:45
王工能详细讲讲应力测试原理吗！

大概意思是这样:金属都是晶体,有规则的排列.如果有应力必有应变,根据这个规则排列的晶体发生的微小变化,X射线照射时,反射,珩射图样可以反推出位置偏离从而得知应力!应力与应变关系遵循类似虎克定律的关系.不过这个比例系数更复杂,含义更丰富.
残奥原理却是另外的道理.不同晶体结构的珩射图样是不同的.马氏体是体心正方结构，奥氏体是面心立方结构!他们的珩射图样不同,而且珩射强度与含量成正比.这样就可以测出含量了.

伯龙马

     一般地说，测量残余应力有两种方法：即机械测试和物理测试。前者应用较多。但机械测试仅适用于形状简单的轴件、板件、套环类零件等，然而，残余应力在很大程度上取决于零件的形状。所以，对于形状复杂的零件，测定其残余应力 比较困难。另外，有的零件也可用X-射线方法进行测定。
    残余应力机械方法测试，可按以下三个步骤：
   （1）将具有残余应力的零件，切除一部分或切断内应力的联系（如钻孔、车削等）；
    （2）切除后测试因破坏内应力平衡条件而引起的变形量；
   （3）根据测定的变形量计算残余应力值。
     具体计算很麻烦，请参照《钢的热处理裂纹和变形》一书的第1章第2节“残余应力的测定”内容。该书出版较早，目前"热处理之家"有的老师下载了，请教一下也好。

microsoft

雪影孤枫 发表于 2013-11-19 17:40
应力检测仪的精度和准确性还是蛮高的，国内好像还没有公司能做这个。

国内唯一一家做残余应力检测仪器的是邯郸的一个公司，忘记叫什么名字了；世界上最著名的是芬兰一家叫stresstech group的公司；残余应力检测的理论基础是布拉格方程

大虫

上次之家会议之后，我们去了一趟stress的中国总代理那里，实际上有个问题会存在，就是残余应力检测的深度的问题，用X衍射仪检测的只能是表面很浅，大约十几微米。这个深度如何去面对那些结构复杂或不复杂的大件呢？
但是用应力环的方法我认为也有问题，只要有机加工的过程，应力场就已经发生了变化，如何还能测得准？

顺便提下，stress的仪器一般16万欧起价，不便宜。论坛里5billon家有用，而且就是我们5billon用，这方面他比较有经验。

wanggong

大虫 发表于 2013-11-21 09:26
上次之家会议之后，我们去了一趟stress的中国总代理那里，实际上有个问题会存在，就是残余应力检测的深度的 ...

所以制作试块制作试样也是技术活呀!
剥层?如何剥?轻轻剥?如何轻法?慢慢磨?怎么慢?也就是说切除外层的时候还要不破坏原来的应力状态!有点扯谈.腐蚀是认为一种破坏较小,影响可以忽略不计的方法.如何配液?滴量与腐蚀时间?
所以要检测一定深度的应力,肯定是破坏性检测.

随风飘飘

大虫 发表于 2013-11-21 09:26
上次之家会议之后，我们去了一趟stress的中国总代理那里，实际上有个问题会存在，就是残余应力检测的深度的 ...

看来只能检测表皮应力！零件的内部所承受的应力无法检测吗？

wanggong

随风飘飘 发表于 2013-11-20 09:45
王工能详细讲讲应力测试原理吗！

飘飘逼我再读书,可惜我记不住哇!






拍摄图象更不清!

wanggong

残奥含量测量原理主要依据)
在多相混合物中,各相衍射线条之间的相对强度取决于它们在试样中的相对含量,但由于吸收的影响,各个相衍射线条的强度和它们体积百分数(或重量百分数)之间的关系一般不是线性的.
物相定量分析的根据:各相衍射线的强度随该相的含量增加面提高,但由于试样对X射线的吸收使得"强度"并不正比于"含量",须加以修正.
1.单线条法
2.内标法
3.K值法(基体清洗法)
4.绝热法
5.利用参比强度值进行定量分析
5A.直接对比法
5B.等强线对比法
国产Y-2型X射线衍射仪

wanggong

应力测试可以用X射线衍射仪,也可以用应力测定仪.1.衍射仪法  2.应力仪法  (2A)Sin2V法  （2B）0-45度法
V量原理:
1.布拉格公式
2.广义虎克定律

布拉格角度确定应变，虎克定律确定应力。
峰值计算方法：1。半高宽法 2。切线法 3。抛物线法  4。中点联线法

wanggong

以上两种应用一是X射线的衍射线的强度（测含量），一是衍射线的位置变化，位移，应变（测宏观应力）
还可以根据衍射线的宽度来测量晶粒大小及微观应力。而这个衍射线的宽度会由于两方面的原因变宽（1）晶粒细化，布拉克角度微小偏离，也会有衍射线，只不过是强度降弱，与非布拉克反射叠加之后整个衍射线变宽了 （2）微观应力，晶面间距发生变化，不同晶面间距（差距不大）晶粒的衍射线重叠在一起，使得衍射线加宽。（晶面间距相差很大，可以理解成不同相，所以他们之间的衍射线相互分离了）
通过技术手段，分离出两种不同原因产生的变宽，从而可以测量出晶粒尺寸及微观应力。
晶粒大小还因其大小在不同区间，测量方法不同。A）0.001cm-0.01cm根据衍射斑点数目来测定晶粒大小,B）<0.001cm根据衍射环与标准照片进行比对来确定晶粒尺寸,C）0.00001-0.0000001cm通过衍射线合成真实宽度的分解，测量两条衍射线条的真实宽度，联立方程式，运用数学处理方法，找出晶粒大小影响的宽度，最后得解。分解出微观应力影响的因素，测量出微观应力。
